Bearbeitungszeiten senken, Wirtschaftlichkeit erhöhen

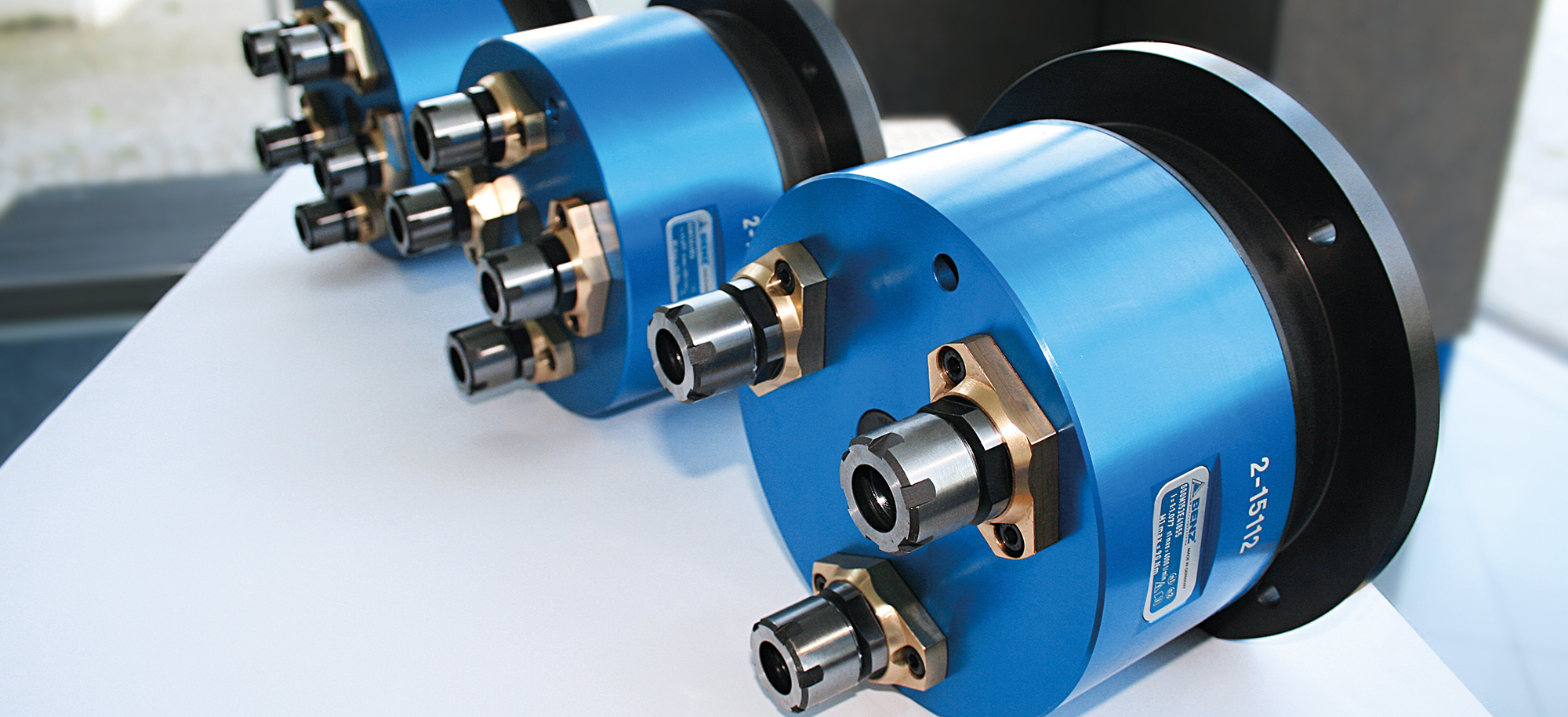

Unser Ziel ist es, Ihren Fertigungsablauf zu optimieren. BENZ Mehrspindelköpfe unterstützen Sie bei der wirtschaftlichen Komplettbearbeitung Ihrer Werkstücke, indem sie die Haupt- und Nebenzeiten minimieren und damit Ihre Produktionskosten reduzieren.

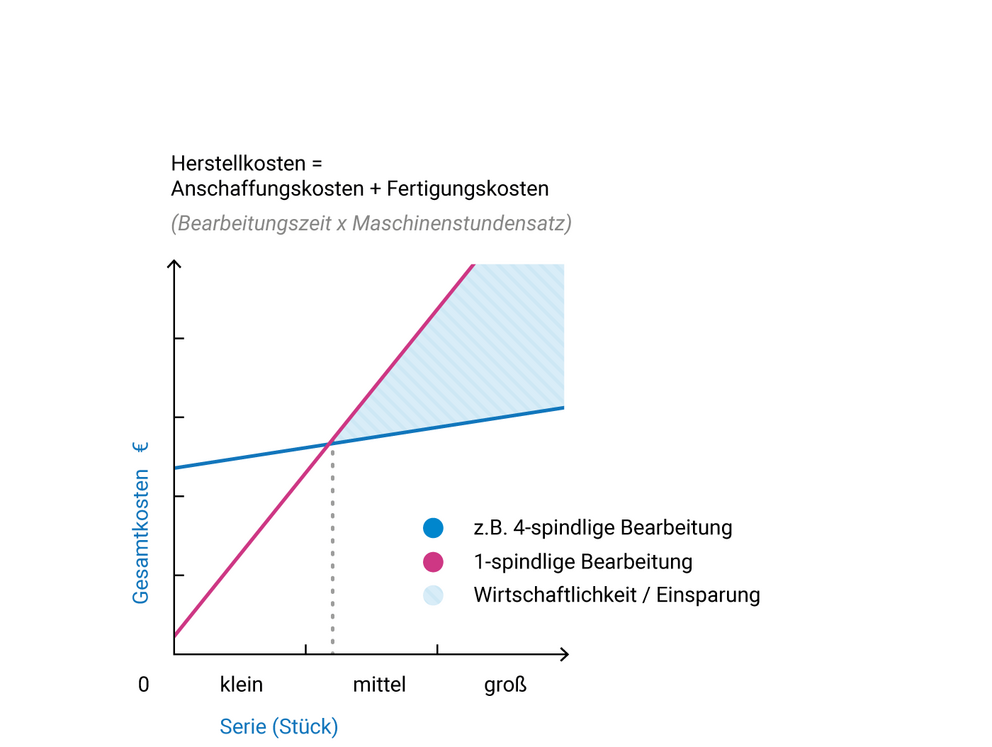

Typischerweise kommen Mehrspindelköpfe bei mittleren bis großen Serien zum Einsatz.

Ihre Vorteile auf einen Blick

  • Simultane Mehrfachbearbeitung
  • Reduzierung der Hauptzeit und damit der Bearbeitungszeit pro Werkstück
  • Erhöhte Wirtschaftlichkeit
  • Erweiterung der Fertigungskapazität
  • Hohe Genauigkeit

Unbegrenzte Möglichkeiten

Die Einsatzmöglichkeiten sind nahezu unbegrenzt: Bohren, Gewindeschneiden, Senken, Reiben, Fräsen und vieles mehr. Genauso unbegrenzt ist auch die Produktvielfalt. Basierend auf bewährten Standardkomponenten, erarbeiten wir in enger Abstimmung mit Ihnen die genau für Sie passende Lösung:

  • vom kleinen, kompakten Kopf mit zwei Spindeln bis zum vielspindligen XXL-Aggregat
  • einwechselbar oder festangeflascht (stationär)
  • vom Leichtgewicht bis zum 5 Tonnen Schwergewicht.

Eines ist allen BENZ Mehrspindelköpfen gleich: sie bestechen durch höchste Leistungsfähigkeit, Präzision in der Bearbeitung und Qualität, mit der Sie einen Schritt voraus sind.

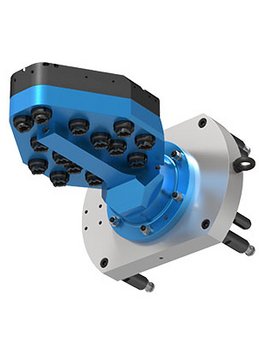

Systemaufbau

  1. Antriebskegel / Maschinenschnittstelle: Zur Aufnahme des Winkelkopfes in die Maschine. Alle gängigen Antriebskegel erhältlich. Sonderanbindungen nach Spezifikation
  2. Arretierscheibe: Sichert in Kombination mit der Arretierhülse und dem Arretierstift die exakte Winkelstellung des Antriebskegels zur Drehmomentstütze
  3. Verriegelung: Die Verriegelung des Antriebskegels verhindert – zusammen mit der Arretierscheibe – das Verdrehen des Antriebs im nicht eingewechselten Zustand. So wird die genaue Ablage im Werkzeugwechselmagazin ermöglicht. Beim Einwechseln des Mehrspindelkopfes in die Maschine wird die Verriegelung durch den Stopp-Block betätigt und der Antrieb freigegeben
  4. Drehmomentstütze: Sichert den Mehrspindelkopf gegen das Verdrehen während der Bearbeitung, indem sie ihn an die Maschinenspindel fixiert. Wird in der Regel maschinenspezifisch an den jeweiligen Maschinentyp angepasst. Alternativ: Standard-Drehmomentstütze von BENZ
  5. Abstützpunkte: Zusätzliche Abstützpunkte sorgen für maximale Stabilität und Genauigkeit während der Bearbeitung
  6. Skalenring 360° (Optional): Zur manuellen, stufenlosen Verdrehung des Mehrspindelkopfes in einen gewünschten Arbeitswinkel. Fixierung über Klemmschrauben
  7. Bohrkopf: Materialauslegung abgestimmt auf die Anwendung (hochfestes Aluminium für ein minimales Wechselgewicht, Stahl/Guss fü maximale Steifigkeit. Hochleistungsgetriebe mit gehärteten und geschliffenen Zahnrädern für maximale Leistungsübertragung
  8. Werkzeugaufnahme / Spannsystem: Zur Aufnahme des Werkzeugs. Ausführung nach Kundenspezifikation. Zentraler Kühlmittelaustritt durch Spindeln oder Kühlmittelrohre möglich. Kühlmitteldruck bis zu 100 bar. Trockenlauf möglich

Beispiele realisierter Mehrspindelkopf-Lösungen

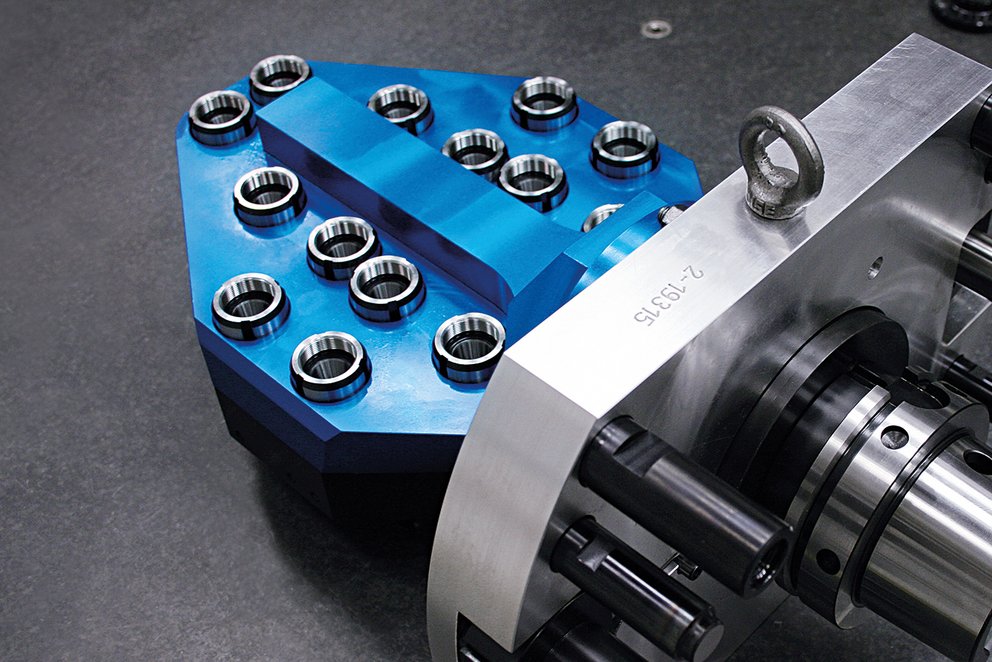

BENZ Mehrspindel-Winkelkopf zur Bremssattelbearbeitung in der Automobilindustrie
Mehrspindel-Winkelkopf
Sonderanfertigung
Zur Bremssattelbearbeitung in der Automobilindustrie

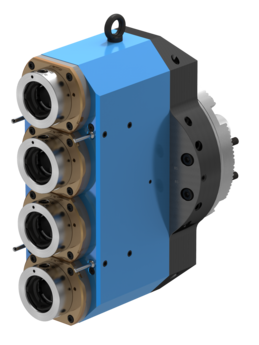

BENZ Mehrspindler: 4-Spindelkopf – Getriebe mit Leistungsteilung
4-Spindelkopf
Sonderanfertigung
Für die Schwerzerspanung. Das eingesetzte Getriebe verfügt über eine Leistungsteilung.

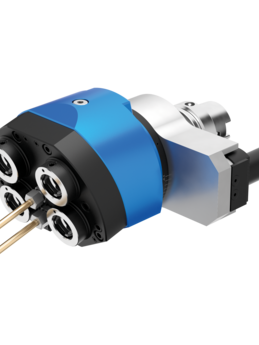

BENZ Winkel-Mehrspindelkopf: Außenkühlung über Kühlmitterohre
Winkel-Mehrspindelkopf
Sonderanfertigung
mit Außenkühlung über Kühlmittelrohre. Werkzeugaufnahme: BENZ Solidfix® (Modulares Schnellwechselsystem)
BENZ Mehrspindelkopf mit integrierte Absaugung und Bohrerführung
Mehrspindelkopf
Sonderanfertigung
Mit integrierter Absaugung und Bohrerführung
Sie suchen nach einer Mehrspindel-Lösung für Ihre Produktion?

Wir pflegen enge Kontakte zu führenden Maschinenbauunternehmen und verfügen daher über das nötige Know-how, um Außergewöhnliches zu entwickeln.

Fordern Sie uns heraus – wir sind sicher, mit Ihnen gemeinsam die passende Lösung zu finden.
