System-Ergänzungen für noch mehr Leistungsfähigkeit

Perfekt ergänzt

Sie möchten horizontale Bearbeitungen rund um ein Werkstück durchführen ohne das Werkzeug zu wechseln, haben aber keine Maschine mit C-Achse? Oder einzelne Maschinenelemente müssen mit Druckluft, Strom oder einem anderen Medium versorgt werden?

BENZ Tooling bietet diverse Systemkomponenten an, mit denen Ihre bestehende Lösung perfektioniert wird.

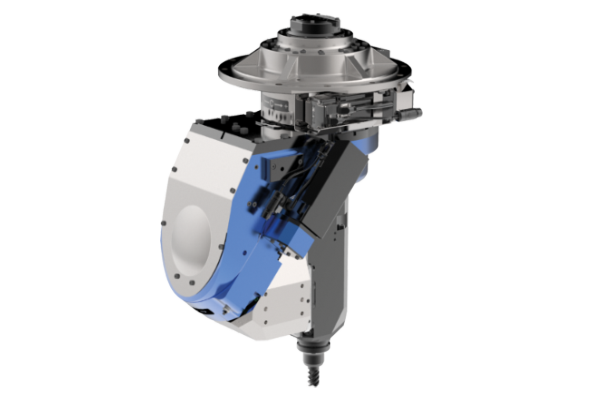

5-Achs-Köpfe

  • NC-Winkel-Positionierung der A- und C-Achse für interpolierende Bearbeitungen in jedem beliebigen Raumwinkel
  • In verschiedenen Größen und Leistungsklassen von 9 KW - 20 KW
  • Kardanische Aufhängung der Spindel für kompakte Bauformen
  • Kartesische Anordnung der Spindel mit beidseitiger Lagerung für höchste Steifigkeit

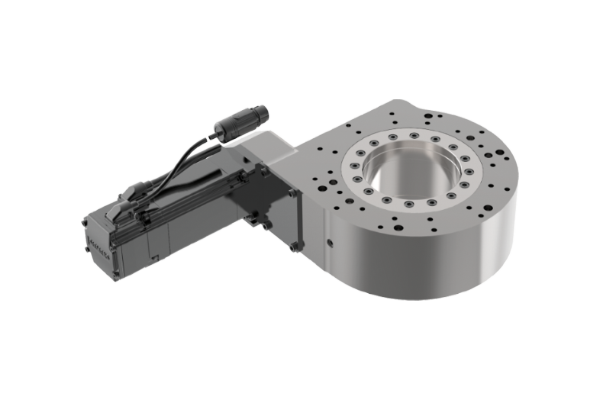

Schwenkachsen

  • Kompakter NC-Schwenkantrieb für Systemkomponenten
  • Antrieb über integriertes Schneckengetriebe
  • Hohe Laufgüte der Drehachse durch Verwendung hochwertiger Kreuzrollenlager
  • Wartungsfrei durch Öl-Dauerschmierung
  • Hohlwelle zum optionalen Einsetzen eines Drehverteilers. In Kombination mit dem Drehverteiler kann die angebaute Systemkomponente mit elektrischer Energie oder anderen benötigten Medien versorgt werden.

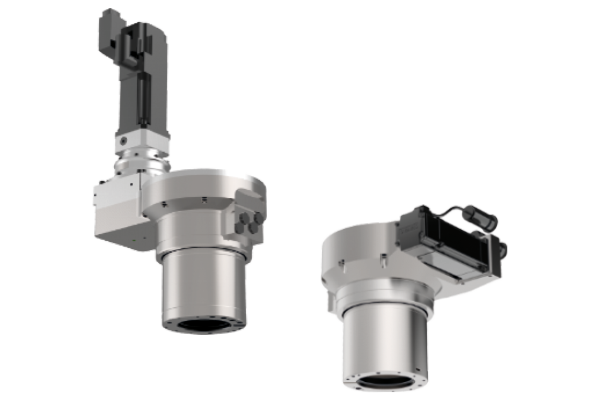

C-Achsen

  • NC-Winkel-Positionierung von Wechselaggregaten durch Erweiterung der vorhandenen Maschinen-Grundachsen (XYZ) auf 4. Achse (C-Achse)
  • Versorgung von Wechselaggregaten durch 3 unabhängig ansteuerbare Druckluft-Schnittstellen

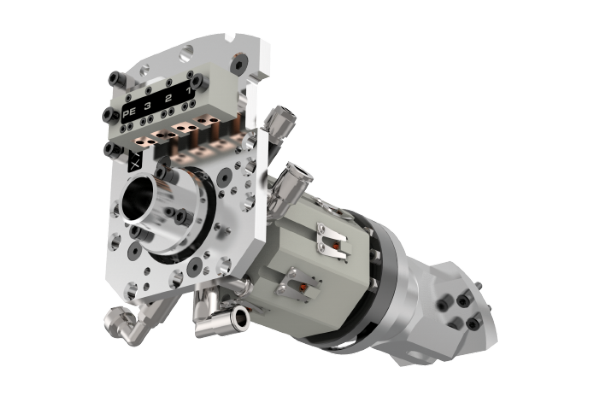

Drehverteiler

  • Versorgung von Systemkomponenten mit unterschiedlichsten Medien, z.B. Druckluft, elektrische Energie, Hydrauliköl, Wasser/Kühlwasser, Minimalmengenschmierung etc.
  • Für Hohlwelle ab Ø77
  • Bis zu 8fach Druckluft / Fluid
  • Bis zu 24 kW Leistungsübertragung
  • Übertragung von bis zu 24 Signalen

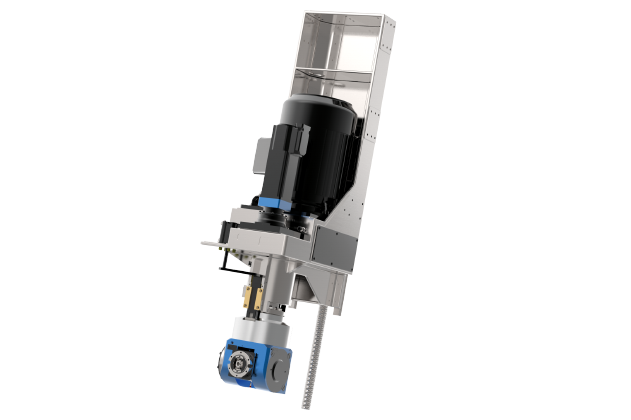

Z-Achsen

  • Komplettes Z-Achsmodul einer Werkzeugmaschine
  • Inklusive C-Achse und Bearbeitungsaggregat
