Neben immer höheren Schnittgeschwindigkeiten und Genauigkeitsanforderungen ist die Reduzierung von Rüst- und Maschinenstillstandszeiten ein zentrales Thema in der spanenden Fertigung. Ein wesentlicher Erfolgsfaktor ist die Integration einer modularen Werkzeugschnittstelle.
Das Grundprinzip und der zentrale Vorteil von modularen Werkzeugsystemen liegt darin, dass parallel zum Zerspanungsprozess die Werkzeugadapter außerhalb der Maschine voreingestellt werden können und einsatzbereit zur Verfügung stehen.

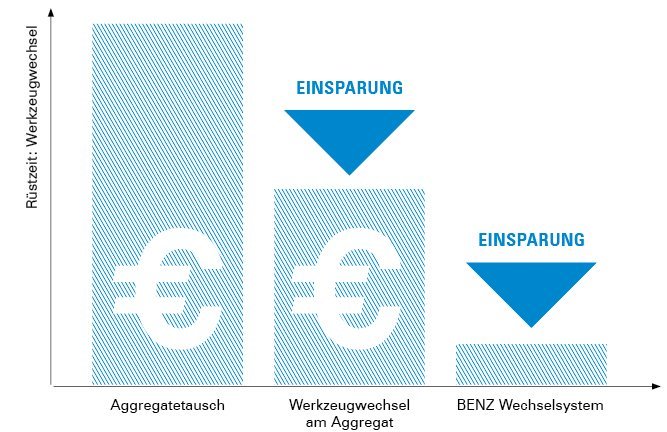

Durch den modularen Aufbau werden nur noch die Adapter gewechselt – das Grundwerkzeug verbleibt auf der Maschine. Der Austausch der Adapter erfolgt sehr schnell. Sie erhöhen so die wertschöpfenden Einsatzzeiten Ihrer Maschine.
Gleichzeitig sparen Sie Kosten, denn auch die Anschaffung zusätzlicher Aggregate kann mit modularen Systemen auf ein Minimum reduziert werden.
Unser Ziel ist es, Sie bei Ihren Aufgaben zu unterstützen. Dank unseres langjährigen Know-Hows und den passenden BENZ Aggregaten tragen wir dazu bei, Ihre Produktion einfacher und effizienter zu gestalten.
Kontaktieren Sie uns! Gern beraten wir Sie und finden gemeinsam die optimale Lösung.

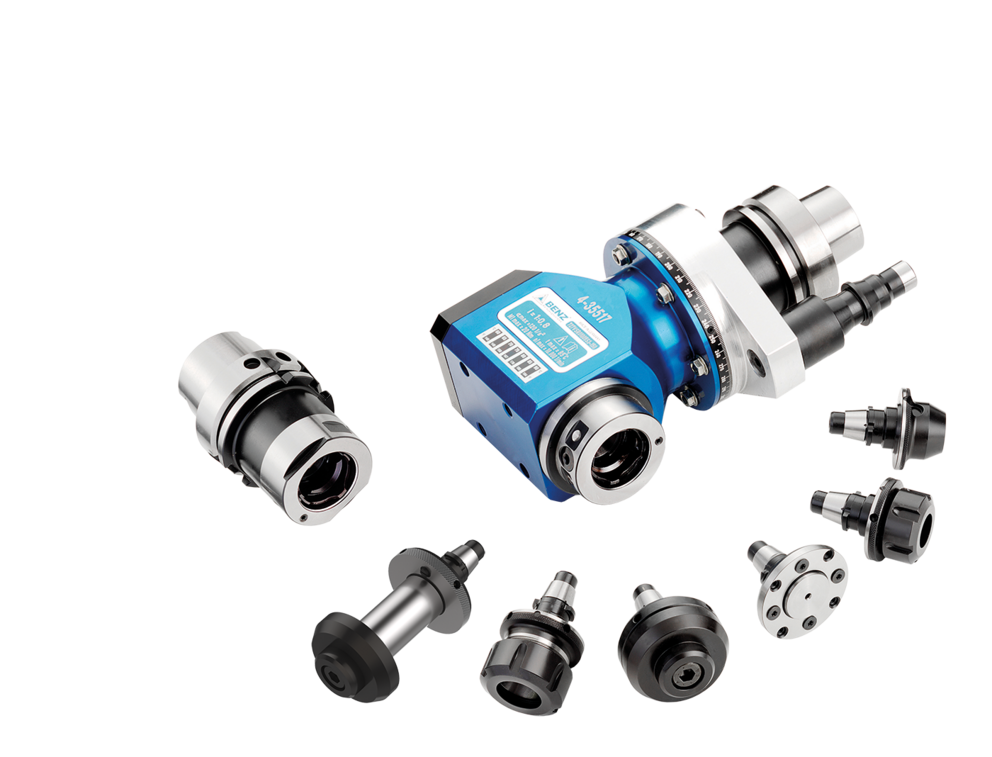

Durch die Kombination einer spielfreien Kegelzentrierung mit einer extrem großen Plananlage, verbunden mit hohen Einzugskräften, bietet BENZ Solidfix® ein Höchstmaß an Kippsicherheit und Stabilität, die auch die Anforderungen bei Fräsbearbeitungen erfüllen.

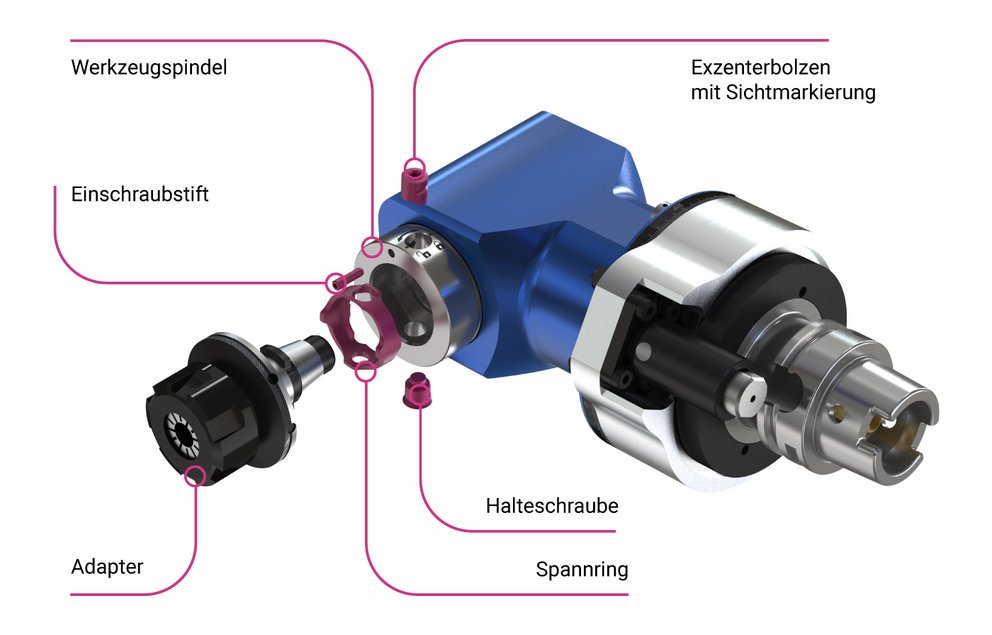

Die hohe Drehmomentübertragung und die hohen möglichen Drehzahlen kennzeichnen ebenfalls die Leistungsfähigkeit. Dies unterstützt ein spezieller Spannmechanismus, der zentral, querkraftfrei wirkt und zusammen mit den hochpräzisen und kompakten Bauteilen Bestwerte bei Rundlauf, Biegefestigkeit und Wiederholgenauigkeit erzielt.
Viele unserer Winkelköpfe können auf Wunsch mit Solidfix® ausgerüstet werden. Schauen Sie genauer hin.
Der Hauptvorteil des modularen Schnellwechselsystems BENZ Solidfix® ist die Rüstzeiteinsparung, weil Sie nicht jedes Mal die komplette Einheit tauschen, sondern nur die Adapter wechseln. Dadurch sinkt der Rüst-/Wechselaufwand, und viele Schritte lassen sich parallel zur Hauptzeit vorbereiten – Ihre Maschine erreicht höhere wertschöpfende Einsatzzeiten.
Gleichzeitig profitieren Sie von Kosteneinsparungen, da das modulare System die Anschaffung zusätzlicher Aggregate auf ein Minimum reduziert.
BENZ Solidfix® und BENZ CAPTO™ sind unterschiedliche modulare Systemschnittstellen. Beide Systeme steigern die Effizienz, unterscheiden sich jedoch in Aufbau und Anwendung. BENZ Solidfix® wurde direkt von BENZ Tooling entwickelt. Im Gegensatz dazu ist CAPTO™ ein weltweit standardisiertes Schnittstellensystem, das von verschiedenen Herstellern eingesetzt wird.
BENZ Solidfix® ist ein besonders kompaktes modulares Schnittstellensystem. Adapter lassen sich in jeder Position wechseln, was das Handling einfach macht. Das System eignet sich ideal für Anwendungen mit wenig Bauraum und bei kleinen Werkstücken.
BENZ CAPTO™ ist ein großes modulares Schnittstellensystem, das durch hohe Spannkraft und Stabilität überzeugt. Adapter können nur in definierter Position gewechselt werden. Das System ist besonders fürs Fräsen geeignet, benötigt aber deutlich mehr Bauraum.
Die Grundeinheit bleibt auf der Maschine bzw. am Werkzeugträger. Sie wechseln nur die Adapter mit dem jeweiligen Werkzeug – so reduzieren Sie Rüstzeiten und vereinfachen das Handling.
Das modulare Schnellwechselsystem ist auf stabile und präzise Anwendungen ausgelegt und kann auch bei Fräsbearbeitungen eingesetzt werden.
Konstruktive Merkmale wie eine spielfreie Kegelzentrierung mit einer extrem großen Plananlage bieten eine hohe Kippsicherheit und Stabilität.

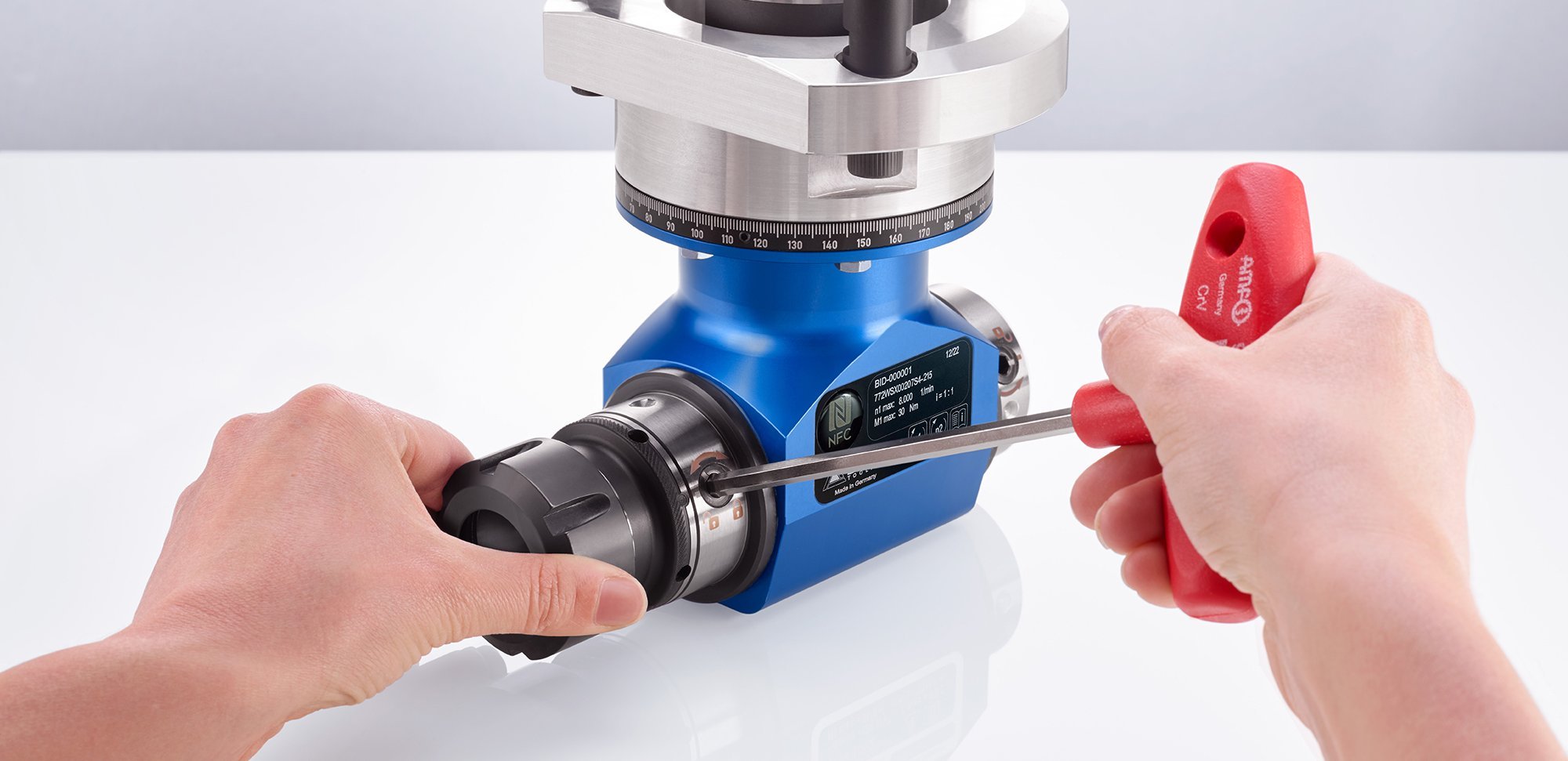

Mit BENZ Solidfix® wechseln Sie das voreingestellte Werkzeug in weniger als 20 Sekunden. Die Bedienung ist auf einen einfachen Ablauf ausgelegt: Der Adapter wird fixiert, ohne dass dafür Spezialwerkzeug erforderlich ist.
Unser Video zeigt im Detail, wie Sie Ihr Werkzeug korrekt austauschen.
Der Einsatz von BENZ Solidfix® ist besonders sinnvoll, wenn Sie häufige Werkzeugwechsel vornehmen – zum Beispiel bei hoher Variantenvielfalt oder kleinen Losgrößen. Der zentrale Vorteil des modularen Schnellwechselsystems liegt darin, dass parallel zum Zerspanungsprozess die Werkzeugadapter außerhalb der Maschine voreingestellt werden können und einsatzbereit zur Verfügung stehen.
BENZ Solidfix® eignet sich für verschiedene Bearbeitungen wie Bohren, Fräsen und Sägen.
Es stehen verschiedene Adapter für gängige Werkzeugaufnahmen zur Verfügung, sodass Sie BENZ Solidfix® an Ihre Werkzeugstrategie anpassen können.
Welche Adapter sinnvoll sind, hängt von Werkzeugtyp, Anwendung und Prozess ab (eine Übersicht finden Sie hier). Gern beraten wir Sie bei der Auswahl des passenden Adapters.
