减少操作时间,提供生产效率

我们的目标是优化您的生产流程。BENZ多轴器角度头可最大限度地减少主要生产时间和非生产时间,降低生产成本,从而为您经济地加工工件提供支持。

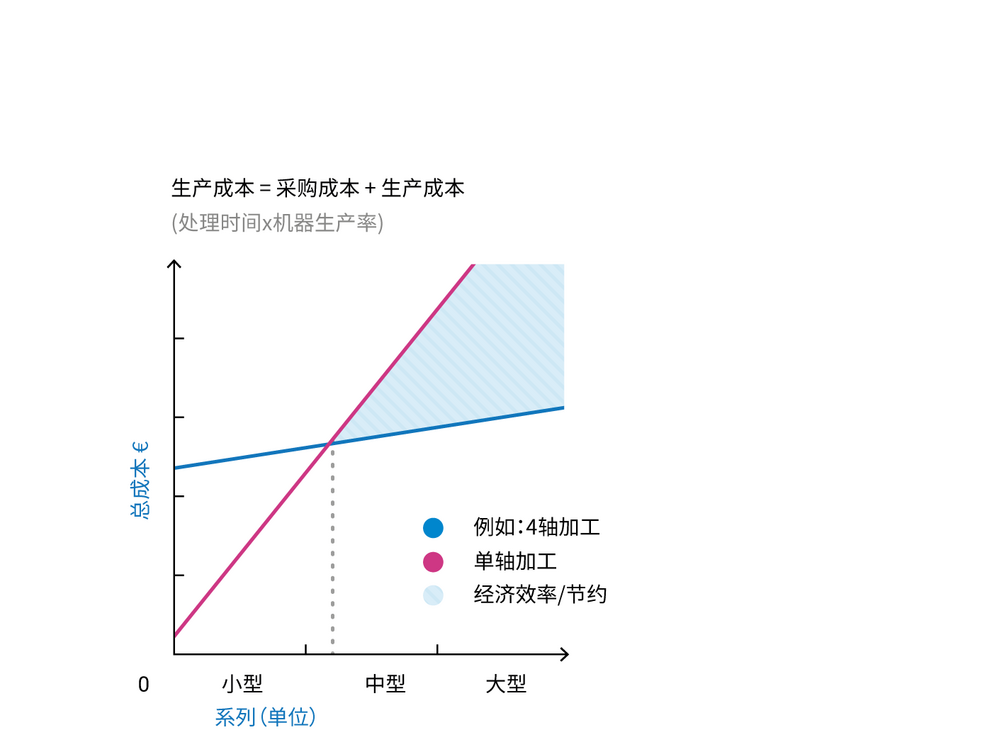

通常,多轴头用于中大型系列。

您将获得

  • 同时多重加工
  • 减少了操作时间,从而减少了每个工件的加工时间
  • 提高经济效率
  • 扩大产能
  • 高精度

无限选择

潜在的应用几乎是无限的:钻孔、攻丝、扩孔、铰孔、铣削等。产品的种类也同样很多样化。我们以经过验证的标准组件为基础,与您密切合作,为您的应用需求找到完美的解决方案:

  • 从带有两个主轴的小型紧凑型角度头到多主轴XXL单元
  • 可更换和固定法兰(固定式)
  • 从轻量级到5吨重量级

所有BENZ多轴头都有一个共同点:它们以最高的性能、加工精度和质量给人留下深刻印象,让您领先一步。

系统设计

  1. 驱动刀柄/机床界面:用于将角度头固定在机床中,可提供所有常见的驱动刀柄,其他特殊需求也可提供。
  2. 锁紧环:结合锁定套筒和定位销,确保驱动刀柄相对于扭矩支撑臂的精确角度位置。
  3. 锁紧机制:驱动刀柄上的锁与锁紧盘一起可防止驱动装置在未插入设备的情况下旋转,这可确保在刀库中精确放置刀具。当在机器中更换多轴头时,定位块会激活联锁,并释放驱动器。
  4. 扭矩支撑臂:通过将多轴头固定在机床主轴上,固定多轴头,防止其在加工过程中旋转。通常适用于特定的机床类型。可选:BENZ的标准扭矩支撑臂。
  5. 支撑点:额外的支撑点在加工过程中提供最大的稳定性和准确性。
  6. 360°环尺(可选):用于手动、连续可变地将多轴头旋转到所需的操作角度。用压紧螺栓固定。
  7. 钻头:与应用相匹配的材料设计(高强度铝可实现最小的交换重量,钢/铸铁可实现最大的刚度)。高性能变速箱,配有硬化齿轮和地面齿轮,可实现传输最大功率。
  8. 刀架/锁紧系统:用于固定刀具,可根据客户需求进行设计。中央冷却液出口可以通过主轴或冷却液喷嘴,冷却液压力高达100巴。干式运行也可实现。







多轴器角度头解决方案应用实例

BENZ汽车工业中用于制动卡钳加工的多轴角度头
多轴角度头
客户定制系列
可用于汽车行业的制动卡钳加工
BENZ 多轴角度头: 4主轴 – 带性能优化的变速箱
4轴头角度头
客户定制系列
可用于重型加工,使用过程中变速箱具有动力分区。
BENZ 角形多轴头:通过冷却中心管进行外部冷却
斜角多轴角度头
客户定制系列
使用冷却液喷嘴进行外部冷却。刀座:BENZ Solidfix® (模块化快速更换系统)
BENZ 集成抽油和钻头导向的多轴角度头
多轴角度头
客户定制系列
具有集成的提取和钻孔导向器
您是否正在寻找多主轴解决方案?

我们一直与领先的机械工程公司保持着密切的联系,因此拥有开发非凡产品的重要专业知识。

挑战我们吧——我们一定会与您一起找到正确的解决方案。
