精度与灵活性：从精密加工到重型加工

适用于高度复杂几何形状的5轴加工头，包括Megasting中的几何形状

得益于五轴同步控制，配备BENZ五轴加工头的加工中心具有极高的灵活性。即使是高度复杂的工件，也能在一次装夹内高效、精确地完成加工。坚固的设计和高动态驱动技术确保了精确定位和重复定位精度，即使在加工高难度材料时也是如此。

查看该客户的案例研究

BENZ 5轴刀头是每台现代机床的核心部件，在决定加工过程的精度和性能方面发挥着关键作用。

得益于BENZ 5轴加工头，我们在实现极致动态性能的同时，也能达到最高加工精度。这些加工头的功率密度起着至关重要的作用，特别是在大型铸件加工过程中。紧凑的设计和高刚性确保了即使在长时间的加工周期中，我们也能保持稳定的加工质量。

塞巴斯蒂安·克瑙斯，技术经理，奥古斯特·温茨勒机械制造有限公司

August Wenzler Maschinenbau GmbH: Sebastian Knaus - Technical Manager

适用于高要求应用的最高功率密度：您的优势一览

设计类型

高功率密度，适用于高要求加工任务
凭借刚性设计，可实现精确的同步加工
旋转范围广，旋转速度快
A轴和C轴扭矩大
高效冷却（内部或外部），可延长刀具寿命并提高加工可靠性
适用于金属、木材和轻质材料的加工
结构紧凑、坚固耐用

灵活性

提供多种刀具接口（例如：HSK-A63、HSK-F63、HSK-E80）
提供多种接口以实现机床集成
模块化设计
基于自主研发的系统组件（例如：旋转分度器、电机主轴、数控轴轴承）积累了丰富的专业经验

成本效益

在不牺牲性能的前提下实现成本优化设计
依托面向主要客户的大规模生产带来的价格优势

设计与集成功能

创新的冷却方案和周密的设计确保了始终如一的高工艺可靠性和卓越的加工效果。

集成式位置测量系统可精确检测机床部件的确切位置和运动情况。采集到的数据会直接传输至机床控制系统。这使得整个系统能够以高精度和高可靠性运行。

1. E-Interface

快速、可靠地集成附加单元
智能传输电源、控制信号和识别数据
灵活集成超声波切割、激光切割等技术

2. IO-Link 信号传输

将所有信号和状态数据集中传输至机床控制系统
对温度、转速和振动进行持续状态监测
实时显示错误信息和维护需求

3. 角接触滚子轴承

创新的轴承设计，确保所有轴向运动过程中均具备最大刚性和稳定性
机床加工精度高
即使在重载条件下也能保持全面性能和精确加工结果

4. 采用滑环技术的旋转接头

紧凑型设计，最多支持 6 个电源通道和 36 个信号通道
旋转过程中可持续传输电气信号、气动和液压介质以及冷却液回路
可靠防止电缆断裂和介质泄漏

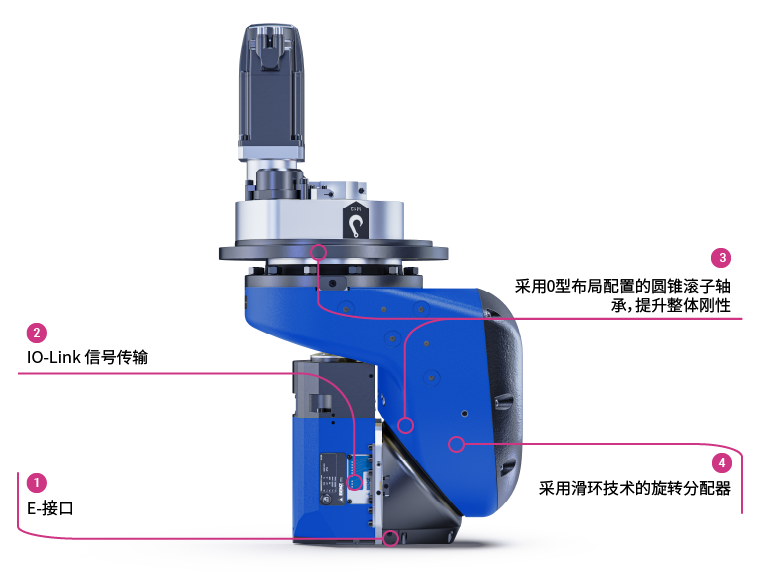

BENZ 模具：5轴刀头设计与集成功能

产品概述：5轴加工头

奔驰（BENZ）5轴加工头适用于加工任何材料（金属、木材、复合材料等），并可灵活适配您的机床。此处展示的示例产品采用HSK接口。

BENZ Tooling 5-Achs-Kopf: FK-09-HSK63F Holzbearbeitung

BENZ FK-09KK-HSKXX-BO

万向的

S1/S6* 功率（kW）：9 (12) | 最大转速（rpm）：24,000 | 静止扭矩（Nm）：160

BENZ Tooling 5-Achs-Kopf: FK-12-HSK63F Holzbearbeitung

BENZ FK-12KP-HSKXX-BO

万向的

功率 S1/S6*（千瓦）：12 (15) | 最大转速（转/分）：24,000 | 静止扭矩（牛米）：400 | 可选配置：IDZ 和 E-cut

BENZ Tooling 5-Achs-Kopf: FK-15-HSK63F Holzbearbeitung

BENZ FK-15GP-HSKXX-BO

笛卡尔

功率 S1/S6*（千瓦）：15 (19) | 最大转速（转/分）：24,000 | 静止转矩（牛米）：340

BENZ Tooling 5-Achs-Kopf: FK-24-HSK63A Metallbearbeitung

BENZ FK-24GP-HSKXX-SM

笛卡尔

功率 S1/S6*（千瓦）：24 (32) | 最大转速（转/分）：20,000 | 静止转矩（牛米）：500 | 选配：IDZ

BENZ Tooling 5-Achs-Kopf: FK-35-HSK80E Massivholzbearbeitung

BENZ FK-35GP-HSKXX-ST

笛卡尔

S1/S6* 功率（kW）：35（43） | 最大转速（rpm）：12,000 | 静止扭矩（Nm）：900

无需在机床性能上做出妥协

您将受益于设计精良的接口、高功率密度以及灵活的集成方案，这些特性可完美融入您的个性化设备设计中。

宣传页: BENZ 5轴加工头
