Rüstzeiteinsparungen im Werkzeugbau mit BENZ Solidfix®

Präzise, flexibel, schnell und sicher: BENZ Solidfix®

Typische Anforderungen in jedem Werkzeugbau sind hohe Flexibilität mit schnellen Reaktionszeiten in der Einzelteilfertigung. Damit gewinnen Faktoren wie Werkzeugvielfalt, Rüstzeiten und natürlich Präzision eine besondere Bedeutung. So auch bei LuK, einer Produktmarke der Schaeffler Gruppe.

Die Fertigungsleitung von LuK fand viele Gründe für den Einsatz des BENZ Solidfix^® Schnellwechselsystems:

kompakte Bauform
Präzision
hohe Flexibilität durch Adaptervielfalt
schneller und sicherer Werkzeugwechsel mit kürzesten Rüstzeiten

Präzise, flexibel, schnell, sicher und kompakt: BENZ Solidfix® Schnellwechselsystem

Ein Werkzeug-Schnellwechselsystem für Automobil-Zulieferer wie die Schaeffler Gruppe

Das weltweit für die Herstellung von Kupplungen und Getrieben für die Automobilindustrie bekannte Unternehmen, mit Stammsitz in Bühl am Fuße des Schwarzwaldes, unterhält am Standort Bühl und Kappelrodeck einen rund 260 Mann starken Werkzeugbau. Hier werden vor allem Spann- und Umformwerkzeuge sowie Vorrichtungsteile, sprich Betriebsmittel überwiegend in Einzelfertigung hergestellt.

Um den zunehmenden Anforderungen nach mehr Kapazität adäquat zu begegnen, wurden drei neue Gildemeister Drehzentren CTX beta 500 angeschafft. Ausgestattet mit 12-fach-Servorevolver für angetriebene Werkzeuge ermöglichen die Maschinen auch Bohr- und Fräsoperationen, was das Umspannen von Werkstücken für solche Arbeitsgänge in andere Maschinen spart.

Um auch im Bereich der vergleichsweise häufigen Werkzeugwechsel Rüstzeiten zu sparen, stattete LuK die neuen Maschinen mit einem Werkzeug-Schnellwechselsystem aus. Mit dem Ziel die bestmöglich passende Lösung zu finden, wurden von der Technologieabteilung die unterschiedlichen am Markt verfügbaren Systeme gründlich analysiert.

Rüstzeitreduktion mit BENZ Solidfix® – eine Erfolgsgeschichte

Was am neuen Schnellwechselsystem BENZ Solidfix^®stark beeindruckte, ist die besonders kompakte Bauweise. Sie verleiht dem System eine hohe Stabilität, die sich letztlich auch in der Bearbeitungsgenauigkeit widerspiegelt. Außerdem wirkt sich die kurze Bauform Platz sparend im Arbeitsraum aus.

Ein weiterer Vorteil des Systems ist die Vielfalt an Werkzeugadaptern für alle gängigen Werkzeugaufnahmen. Sie ermöglicht eine nahezu unbegrenzte Wahl der einzusetzenden Werkzeuge. Abgesehen davon lobt LuK besonders den Bedienkomfort. Werkzeugadapter, lassen sich ohne Spezialwerkzeuge wechseln: Und weil dies in wenigen Sekunden innerhalb der Maschine erfolgen kann, reduzieren sich die Rüstzeiten beträchtlich, wie die Fertigungsleitung im Werkzeugbau bei LuK bestätigt.

Hinzu kommt, dass durch den Einsatz des modularen Schnellwechselsystems BENZ Solidfix^® die Werkzeuge voreingestellt ausgewechselt werden können, was die Rüstzeiten ebenfalls verringert.

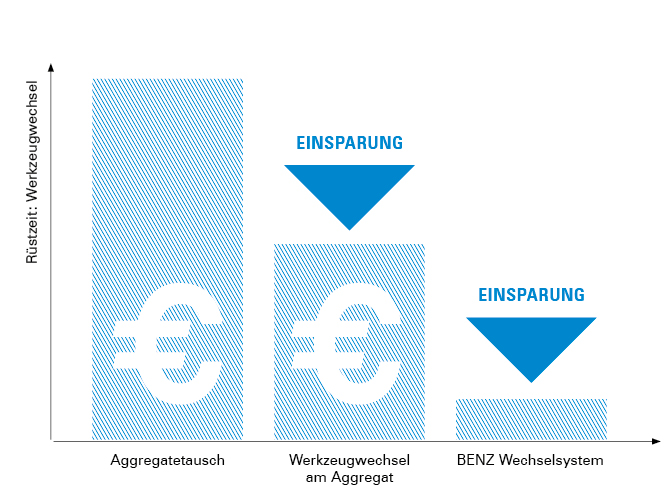

Rüstzeiteinsparungen mit BENZ Solidfix® Schnellwechselsystem

Ist BENZ Solidfix® auch die Lösung für die Optimierung Ihrer Produktionsprozesse?

Unser Ziel ist es, Sie bei Ihren Aufgaben zu unterstützen. Dank unseres langjährigen Know-Hows und den passenden BENZ Aggregaten tragen wir dazu bei, Ihre Produktion einfacher und effizienter zu gestalten.

Kontaktieren Sie uns! Gern beraten wir Sie und finden gemeinsam die optimale Lösung.

Kontakt aufnehmen

Häufige Fragen zum modularen Schnellwechselsystem BENZ Solidfix®

Der Hauptvorteil des modularen Schnellwechselsystems BENZ Solidfix® ist die Rüstzeiteinsparung, weil Sie nicht jedes Mal die komplette Einheit tauschen, sondern nur die Adapter wechseln. Dadurch sinkt der Rüst-/Wechselaufwand, und viele Schritte lassen sich parallel zur Hauptzeit vorbereiten – Ihre Maschine erreicht höhere wertschöpfende Einsatzzeiten.

Gleichzeitig profitieren Sie von Kosteneinsparungen, da das modulare System die Anschaffung zusätzlicher Aggregate auf ein Minimum reduziert.

Rüstzeiteinsparungen mit BENZ Solidfix® Schnellwechselsystem

BENZ Solidfix® und BENZ CAPTO™ sind unterschiedliche modulare Systemschnittstellen. Beide Systeme steigern die Effizienz, unterscheiden sich jedoch in Aufbau und Anwendung. BENZ Solidfix® wurde direkt von BENZ Tooling entwickelt. Im Gegensatz dazu ist CAPTO™ ein weltweit standardisiertes Schnittstellensystem, das von verschiedenen Herstellern eingesetzt wird.

BENZ Solidfix® ist ein besonders kompaktes modulares Schnittstellensystem. Adapter lassen sich in jeder Position wechseln, was das Handling einfach macht. Das System eignet sich ideal für Anwendungen mit wenig Bauraum und bei kleinen Werkstücken.

Systemaufbau BENZ Solidfix®

BENZ CAPTO™ ist ein großes modulares Schnittstellensystem, das durch hohe Spannkraft und Stabilität überzeugt. Adapter können nur in definierter Position gewechselt werden. Das System ist besonders fürs Fräsen geeignet, benötigt aber deutlich mehr Bauraum.

Systemaufbau BENZ CAPTO™

Die Grundeinheit bleibt auf der Maschine bzw. am Werkzeugträger. Sie wechseln nur die Adapter mit dem jeweiligen Werkzeug – so reduzieren Sie Rüstzeiten und vereinfachen das Handling.

Systemaufbau BENZ Solidfix®

Das modulare Schnellwechselsystem ist auf stabile und präzise Anwendungen ausgelegt und kann auch bei Fräsbearbeitungen eingesetzt werden.

Konstruktive Merkmale wie eine spielfreie Kegelzentrierung mit einer extrem großen Plananlage bieten eine hohe Kippsicherheit und Stabilität.

Mit BENZ Solidfix® wechseln Sie das voreingestellte Werkzeug in weniger als 20 Sekunden. Die Bedienung ist auf einen einfachen Ablauf ausgelegt: Der Adapter wird fixiert, ohne dass dafür Spezialwerkzeug erforderlich ist.

Unser Video zeigt im Detail, wie Sie Ihr Werkzeug korrekt austauschen.

Video Integration — Anleitung: Werkzeugwechsel mit BENZ Solidfix®

Der Einsatz von BENZ Solidfix® ist besonders sinnvoll, wenn Sie häufige Werkzeugwechsel vornehmen – zum Beispiel bei hoher Variantenvielfalt oder kleinen Losgrößen. Der zentrale Vorteil des modularen Schnellwechselsystems liegt darin, dass parallel zum Zerspanungsprozess die Werkzeugadapter außerhalb der Maschine voreingestellt werden können und einsatzbereit zur Verfügung stehen.

BENZ Solidfix® eignet sich für verschiedene Bearbeitungen wie Bohren, Fräsen und Sägen.

Es stehen verschiedene Adapter für gängige Werkzeugaufnahmen zur Verfügung, sodass Sie BENZ Solidfix® an Ihre Werkzeugstrategie anpassen können.

Welche Adapter sinnvoll sind, hängt von Werkzeugtyp, Anwendung und Prozess ab (eine Übersicht finden Sie hier). Gern beraten wir Sie bei der Auswahl des passenden Adapters.
